Как установить счетчик электроэнергии

Обязательно ли в частном доме ставить счётчик на улице, на столбе. Как правильно установить счётчик в частном доме, выбрать место, какие есть правила. Высота над землёй. Какой счётчик выбрать - по функциям, индукционный или электронный? Установка счетчика электроэнергии в частном доме. Установка электросчетчика своими руками: какие разновидности счетчиков существуют и основные различия между ними, каким образом происходит процесс монтажа на

Типы счетчиков электроэнергии

На сегодняшний день эти устройства различают, в первую очередь, по принципу действия. Существуют следующие виды электросчетчиков:

• Индукционные. В основе работы таких устройств лежит принцип электромагнитной индукции. Счетчики такого типа были чрезвычайно распространены в последние десятилетия ХХ века из-за их высокой надежности, небольшой погрешности в измерениях и низкой стоимости. В настоящее время индукционные устройства перестают соответствовать возрастающим требованиям к учету электроэнергии, так, они неспособны качественно работать при наклоне корпуса более 10, чувствительны к перепадам температур и воздействиям сильных магнитных полей. Кроме того, на сегодняшний день появилось достаточно большое количество способов замедлить или остановить вращение алюминиевого диска, который входит в конструкцию таких устройств. Для этого применяют самые разные приспособления – от специальных трансформаторов до мощных ниодимовых магнитов.

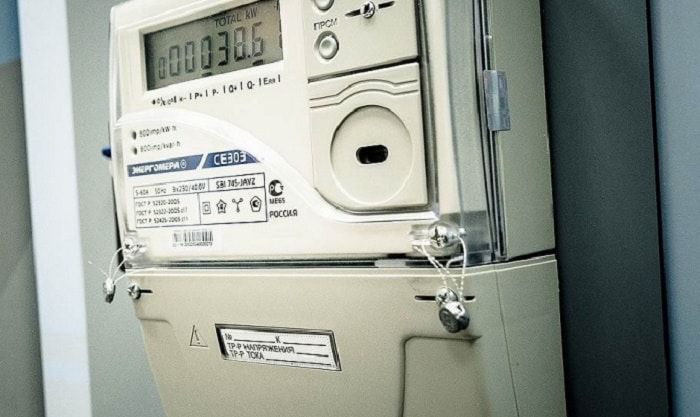

• Электронные электросчетчики. В настоящее время такие приборы учета электроэнергии активно заменяют устаревшие индукционные модели. В немалой степени этому способствует государство, обязывая потребителей устанавливать счетчики такого типа, а также повышая требования к точности учета электроэнергии. К главным преимуществам электронных устройств можно отнести их высокую надежность, точность измерений, небольшие габаритные размеры, возможность учета электроэнергии по нескольким тарифам в зависимости от времени суток, а также значительные сложности, возникающие при попытках «обмануть» такой счетчик.

В зависимости от количества фаз электрической сети, в которой выполняется установка электросчетчика, может быть использована однофазная или трехфазная его модель. Однофазные устройства являются более дешевыми и простыми в установке и эксплуатации. В подавляющем большинстве квартир в современных домах используется именно однофазная сеть.

Используемые в настоящее время электросчетчики должны соответствовать точности 2 или 2,5%. Согласно принятому в 1996 году ГОСТ 6570-96 «Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия», класс точности устройств, обслуживающих бытовые потребители, не должен быть ниже 2.

Существуют счетчики, предназначенные для учета активной и реактивной электрической энергии. Поскольку в системах электроснабжения квартир и частных домов, где возможно самостоятельное подключение электросчетчиков, должны использоваться приборы учета активной энергии, то имеет смысл ограничиться рассмотрением только таких их моделей.

Что касается двухтарифных или трехтарифных устройств, то их установка связана с получением дополнительных разрешений от компании-поставщика электроэнергии и требует заключения отдельного договора. В последнее время нагрузка на электрические сети значительно возросла, что провоцирует поставщиков электроэнергии стимулировать население к переходу на двухтарифные (двухзонные) приборы учета.

Использование двухтарифных счетчиков имеет смысл только в случае значительного потребления электроэнергии в часы, не соответствующей пиковой нагрузке на электрическую сеть. Помимо высокой стоимости самого двухтарифного (двухзонного) счетчика, дополнительные средства придется потратить на его программирование.

Еще одним признаком, по которым могут быть классифицированы счетчики электрической энергии, является их напряжение и номинальный ток. Установка устройств, которые предназначены для работы с номинальным током, превышающим значение 100 А, осуществляется посредством косвенного включения (через трансформаторы тока). Такие приборы используются в трехфазных сетях с мощными потребителями, их установка осуществляется исключительно специалистами.

При выборе модели счетчика для установки его своими руками нужно обращать особое внимание на время опломбирования корпуса устройства. По существующим законам пломба на однофазном счетчике не должна быть старше одного года.

Особенности монтажа

Установка двухтарифного счётчика приобретает смысл только при условии, что потребитель использует максимальные пределы своих мощностей в часы пик, когда сеть и без того перегружена. Двухзонный счётчик имеет существенный недостаток. Он является довольно дорогим прибором, помимо этого, программирование этого устройства тоже является платной услугой.

Основная область применения трехтарифных моделей счётчиков находится в промышленной зоне, однако имеющиеся на сегодняшний день законы разрешают использование этой техники в бытовых условиях.

Следующим критерием, позволяющим классифицировать электросчётчики, являются показатели напряжения и величины номинального тока. Подключение приборов, которые необходимы для работы, в условиях превышения показаний номинального тока отметки в 100 ампер производится при помощи непрямого включения с использованием трансформатора тока. Подобные приборы применяются в условиях трехфазных сетей, в которые включены потребители, обладающие большой мощностью. Допуск к установке этих устройств имеют только специалисты, обладающие установленным разрядом квалификации.

Выбирая модель электросчётчика в случае, если он будет устанавливаться самостоятельно, необходимо фиксировать время, в которое была установлена пломба на корпусе прибора. По установленным правилам время установки пломбы, находящейся на корпусе прибора, не должно превышать 1 года.

Чтобы при заключении сделки купли-продажи квартиры не столкнутся с мошенничеством, необходимо тщательно проверить юридическую чистоту квартиры. Как это сделать – читайте в этой статье. Читать подробнее

Виды электросчетчиков

Как правило, существуют 2 вида приборов:

• Однофазные – их устанавливают в жилых домах, жилых помещениях, торговых точках.
• Трехфазные приборы – устанавливаются в коттеджных поселках, где проводка возможна только по системе трех фаз. Очень часто устанавливаются в производственных и бытовых зданиях. Его выбрать намного легче, вид модели просто выставляется службами, в таких случаях происходит простое оповещение собственников.

Имеется еще двух тарифный учетный прибор. Он ведет расчет электроэнергии, потребляемой в ночное время. В этот период расценка за потраченные киловатты ночью обсчитываются намного меньше.

Кроме этого, меняются старые приборы в следующих случаях:

• Закончился срок эксплуатации.
• Дата последней поверки давно закончилась.
• На смотровом окошке либо на корпусе наблюдаются повреждения.
• Счетный механизм неисправен.
• Пломба отсутствует либо имеет нарушения.
• Погрешности в показаниях выше, чем 2,5.

В случае обнаружения хоть одного нарушения, хозяин помещения обязан срочно заменить его, обратившись для этого в энергосберегающую компанию.

Какими еще бывают счетчики

Кроме классификации, основанной на принципах функционирования приборов, электросчетчики делятся и по числу фаз:

• однофазные. Они применяются для однофазных сетей;
• трехфазные. Такие приборы необходимо использовать при наличии, соответственно, трехфазной сети.

Обратите внимание! Недавно на рынке появились трехфазные электронные счетчики, которые можно подключать в однофазные сети.

Трехфазный электросчетчик

Помимо этого измерительные приборы могут различаться и по числу тарифов, которые с их помощью можно подсчитать:

• однотарифные приборы;
• двухтарифные счетчики;
• многотарифные измерители.

Как видно из названия, с помощью таких счетчиков можно измерить один, два или несколько тарифов. Естественно, многотарифные приборы позволят вам намного эффективнее экономить на оплате коммунальных услуг, ведь в таком случае каждый подсчитанный тариф будет иметь свою стоимость.

Обратите внимание! Разница между двумя тарифами заключается в стоимости потребленной электроэнергии. Она может отличаться почти в два раза, что дает возможность значительной экономии.

Все перечисленные выше модели будут отличаться друг от друга различными характеристиками и параметрами. Об этих различиях необходимо знать, чтобы выбрать более подходящий вариант.
Различия между электросчетчиками касаются таких параметров:

• класс точности. Он может находиться в диапазоне от 0.2 до 2.5. Класс точности отражает собой степень погрешности измерительного прибора. Счетчик с классом точности 2,5 имеет погрешность, соответственно, 2,5%. На сегодняшний день данный параметр для приборов бытового предназначения должен иметь погрешность не менее 2%;

Класс точности счетчика электроэнергии

• класс напряжения. Электросчетчики бывают на 100 и 220/380 Вольт. Рекомендуется использовать изделия на 100 Вольт;
• способ подключения. По этому критерию измерительные приборы можно подключать прямым способом или через трансформаторы тока;

Обратите внимание! Счетчики с прямым типом подключения используются для тока, не превышающего 100 А. При более высоких нагрузках необходимо использовать приборы, подключающиеся через трансформаторы тока с вторичным током в 5 А.

Разновидности приборов учёта

Модели электронных счётчиков адаптированы для использования как в условиях однофазных (коммунальных) сетей, так и трехфазных (промышленных) сетей, в зависимости от места их установки. Приборы, предназначенные для установки в условиях однофазной сети, отличаются меньшей ценой и простотой своей конструкции. Среди пользователей, использующих электроэнергию в бытовых целях, очень редко встречаются подключения к трехфазной сети.

Основным критерием различия электросчётчиков является их принцип действия. На сегодняшний день предоставляются следующие варианты:

• Индукционные. Принцип работы этих приборов основан на использовании индукции в электромагнитных полях. Этот тип счётчиков был широко распространён в конце XX века. Такую популярность прибору принесла не только его низкая цена, но и способность исчислять показания с минимальной погрешностью, обладая при этом высокой надёжностью и способностью к длительному использованию. Сегодня возможности данных приборов не способны отвечать современным требованиям по осуществлению учёта электрической энергии. Качество их работы снижается, если уклон устройства превышает 10 градусов, они могут изменять свои показания при значительных перепадах температурного режима и проявляют чувствительность к магнитным полям. За время их использования недобросовестными потребителями было разработано множество методик, способных искажать показания электросчётчиков индукционного типа. Для этой цели использовались различные трансформаторные устройства или промышленные магниты, обладающие сильным магнитным полем.
• Счётчики электронного принципа действия. Подобными приборами сегодня повсеместно заменяют утратившие актуальность индукционные устройства. Эта инициатива прежде всего исходит от различных государственных структур. Они устанавливают правила, обязывающие пользователей производить замену индукционных приборов, неспособных на сегодня соответствовать требованиям точности исчисления потребляемой мощности. Основные преимущества приборов электронного действия заключаются в высоких показателях надёжности и предоставлении требуемой точности их показаний. Также следует отметить их компактные размеры и способность производить расчёты, пользуясь одновременно несколькими тарифами, способными изменяться по времени суток. Эти устройства устойчивы к различным воздействиям и могут служить гарантией добросовестности потребителя.

Основываясь на положении от 1996 года, требования к погрешности в точности показаний электросчётчиков должны соответствовать установленному пределу 2 — 2.5%. Для чего был установлен ГОСТ, имеющий номер 6570−96, по условиям которого требования точности, предъявляемые к классу приборов, разрешённых для использования в бытовых условиях, обязаны быть не менее 2.

На сегодняшний день нашли применение счётчики, способные вести учёт как активного, так и реактивного вида нагрузки. В коммунальных электросетях, к которым подключены все квартиры, а также частные дома, может допускаться установка электросчётчиков своими руками. Здесь используют устройства для учёта активной составляющей электроэнергии. Поэтому рассмотрению будут подлежать модели, обладающие данными характеристиками.

В случае необходимости установить счётчик электроэнергии двухтарифной модели или трехтарифной по желанию потребителя, возникнет необходимость получения разрешения со стороны поставщика, осуществляющего предоставление услуги по электроснабжению. В этом случае будет составлен определённый договор, предоставляющий потребителю дополнительные возможности. За последние десятилетия величина потребляемой мощности в коммунальных сетях значительно возросла. Этот факт вынуждает поставщиков создавать всевозможные условия для перевода населения на двухтарифные счётчики, которые позволяют производить более точные расчёты.

Выбор места установки электросчетчика

• Это должно быть место, к которому не сложно подойти и проверить целостность пломбы, снять показания.
• Высота от пола 80 – 170 см.
• Желательно, чтобы прибор был в тёплом помещении (желательно, потому что как уже говорилось, электрики закрывают глаза на эти требования, и если владельцу тоже больше нравится уличный вариант установки, – проблем не будет).

Какой счетчик выбрать для установки?

Существуют два типа приборов для учёта потребления электричества:

• семейство моделей однофазных счетчиков;
• модели трехфазных счетчиков;

Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.

Применение двухтарифных счетчиков позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.

Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.

При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.

При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.

Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.

Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.

Как оспорить штраф с камеры, если машина продана? Можно ли оплачивать штраф за проданный автомобиль? Последствия неуплаты штрафа ГИБДД. После продажи транспортного средства автолюбителям нередко приходят штрафы. Это связано с тем, что новый владелец не поставил машину на учет в ГИБДД. Как навсегда решить проблему «чужих» штрафов? Об этом читайте в статье. Читать подробнее

Расчет будущего потребления электроэнергии

Если речь идёт о крупном коттедже со множеством мощного оборудования (от электроэнергии греется вода, отапливается дом, действуют насосные станции и т. д.), то имеет смысл организовать трёхфазное электропитание, соответственно и счётчик нужно приобретать трёхфазный.

Согласно условиям ПУЭ, п. , делить нагрузку между несколькими электросчётчиками и вводами сети, нельзя.

• Однофазный счётчик рассчитан на напряжение 220 V, к нему подходит трёхжильный провод (фаза, ноль и заземление), в квартирах старого фонда может быть две жилы – фаза и ноль. Счётчики для однофазной сети могут быть на ток от 10 до 60 А.
• В трёхфазном кабеле пять жил – три фазы, ноль и земля. И напряжение, на которое рассчитана проводка – 380 V. Ток таких устройств от 50 до 100 А.

Когда строится новый частный дом, в проекте указывается, на какой суммарный ток рассчитывать проводку и выбирать прибор учёта.

Контакты модульного электрооборудования

Для того, что бы правильно произвести подключение, следует детально пояснить назначение каждого из контактов.

Контакты счетчика электроэнергии

На каждом, из четырех контактов счетчика, имеется по два прижимных винта, за счет этого, контакт имеет равномерный  и надежный прижим контактной пластины к проводу. Необходимость такого прижима, обусловлена тем, что в дальнейшем счетчик будет опломбирован и свободного доступа к контактной группе уже не будет.

Первый контакт, предназначен для подключения подходящей, питающей фазы.

Второй, для подключения отходящей фазы.

Третий, для подключения подходящего, питающего нулевого провода.

Четвертый, для отходящего нулевого провода.

Контакты автоматических выключателей

Начнем, с вводного автомата. Верхний ряд контактов, предназначен для подключения проводов питающих квартиру .

Нижний ряд, для подключения отходящих проводов, в нашем случае, они будут отходить на счетчик.

Теперь, переходим к отходящим однополюсным автоматам. На их верхние контакты, подается фаза со счетчика.

Нижние контакты, предназначены для подключения отходящих по направлениям, фазных жил проводов.

С контактами разобрались. Теоретические знания,  как подключить счетчик электроэнергии, получены. Теперь, применим их на практике.

Правила установки счетчика

Существует ряд важных требований, которые вам придется неуклонно соблюдать при установке электрического счетчика. Прежде всего, изучите положения техники безопасности, актуальные для любого электрического оборудования.

Устанавливать электросчетчик при минусовой температуре не рекомендуется. Электроника не очень хорошо переносит холод – под его воздействием точность измерений снижается.

Правила установки счетчика

Для большинства бытовых моделей электросчетчиков минимально допустимой температурой установки является показатель в +5 градусов. Поэтому если прибор учета устанавливается вне помещения, необходимо предусмотреть возможность его монтажа в специальном подогреваемом и герметично закрытом шкафу.

Остальные же важные рекомендации вам даст представитель поставщика электроэнергии в момент заключения договора и получения требуемых разрешений на установку электроисчислительного оборудования.

Правила установки приборов учета электроэнергии

Чтобы установить счетчик по электроэнергии, необходимо выбрать правильное место. Оно должно быть:

• Сухим: дождевые осадки или вода, образовавшаяся после таяния снега, не попадала в него.
• Снимать показания можно было беспрепятственно, в любое время суток.
• Была максимальная защита от механических повреждений.
• Вероятность кражи автомата была равна нулю.

В случае невыполнения вышеперечисленных требований, он не будет поставлен на учет организацией, занимающейся поставкой электричества и не будет поставлен на учет, соответственно, использовать его будет нельзя.

Популярные схемы подключения электросчетчиков

Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.

Вот как выглядят популярные схемы для осуществления прямых подключений:

Однофазного электросчетчика

1. Вход фазового провода.
2. Выход фазы (нагрузка).
3. Вход нулевой жилы кабеля.
4. Выход на нагрузку нулевого провода.

Трехфазного электросчетчика

• 1, 3, 5 клеммы – входы фазных проводов.
• 2, 4, 6 – выходы фаз.
• 7 – точка подсоединения входа рабочего нуля.
• 8 – выход нулевого провода на нагрузку.

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.

Подключение трёхфазника требует наличия допуска, а вот подключение однофазного электросчётчика можно выполнить самому.

Как на предприятии проводится списание основных средств. Как составляется акт и какие проводки нужно оформить в бухгалтерии. Оформление дополнительных документов. Порядок проведения процедуры и правила списания основных средств - документальное оформление. Как правильно списать первоначальную стоимость, амортизацию и остаточную стоимость объекта ОС – проводки в бухгалтерском учете и пример. Читать подробнее

С чего начинаем

В самом начале следует не бежать и снимать счетчик со стены, а разобраться в том, что он из себя представляет. Счетчик для учета потребления электроэнергии представляет собой вариант электроизмерительного прибора. Он используется в быту для учета количества потребленной электроэнергии в быту, а также на промышленных предприятиях и других сооружениях.

Обратите внимание! Электросчетчик обеспечивает контроль над потребленной электроэнергией за определенный промежуток времени.

Существуют различные модели, которые могут проводить более точные замеры с учетом дополнительных параметров (например, день-ночь).

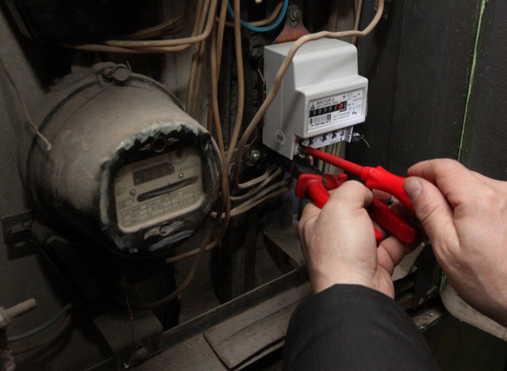

На сегодняшний день, решив заменить старый прибор на более современные модели, можно выбрать понравившееся устройство из довольно-таки обширного рыночного предложения. При этом необходимо знать, что каждая модель обладает своими характеристиками и достоинствами.
Стоит отметить, что все электросчетчики можно разделить на две большие группы:

• старые – оснащены механическим диском, вращение которого отражает количество потребленной энергии. Это индукционные модели. Наиболее часто в домах используются приборы NE-1-44 и СО-И446;

Обратите внимание! Именно такие модели сегодня заменяют на более современные изделия.

Индукционный электросчетчик

• современные. Они имеют электронный принцип работы. Такие приборы уже не имеют механически вращающегося диска, а оснащены жидкокристаллическим экраном. Они обладают большим количеством преимуществ, так как дают возможность значительно расширить число определяемых параметров, что позволяет снизить затраты на оплату коммунальных услуг. Наиболее популярные на сегодняшний день модели электронных электросчетчиков СЕ 102, ЦЭ6803В и СОЭ-55.

Электронный электросчетчик

Сегодня имеется возможность установить в доме как индукционные, так и электронные модели приборов. Поэтому, чтобы сделать правильный выбор, необходимо знать плюсы и минусы каждого принципа работы.
К достоинствам индукционных моделей можно отнести следующие моменты:

• доступная стоимость;
• длительный срок эксплуатации;
• выгодный срок межповерочного интервала.

В свою очередь электронные изделия отличаются такими достоинствами:

• более совершенный принцип работы. Здесь используется полупроводниковые микросхемы, что позволяет обходиться без вращающегося механизма. В результате сигнал здесь подается сразу на датчик напряжения;
• характерен более высокий класс точности;
• позволяют больше экономить на оплате коммунальных услуг.

Как видим, современные электронные электросчетчики более выгодны в наше время.

Почему электросчетчик устанавливается на улице?

Многие сталкиваются с тем, что РЭС требует установить счётчик на улице (на столбе или фасаде здания).

Аргументация, как правило, сводится к удобству электриков, которые проверяют приборы, снимают показания и т. д.

Сразу стоит сказать, что требования по установке электросчетчика в частном доме на улице не выгодны владельцу, незаконны и нарушают целый ряд правил установки прибора учёта:

1. В условиях ПУЭ оговаривается, что счётчик должен работать в условиях плюсовой температуры. Его можно поместить в утеплённый шкаф, установить в него лампочку или обогреватель для обеспечения тепла, но кто этим хочет заниматься? Если же счётчик находится на холоде, снижается его рабочий ресурс (платит за прибор владелец, ему и переживать об этом).
2. Кроме того, в суровых уличных условиях, многие счётчики начинают «привирать», и далеко не всегда в пользу хозяина.
3. Владелец заплатил за прибор, – он его частная собственность. В гражданском кодексе в статье 210 сказано, что бремя по содержанию своего имущества несёт собственник. Каким образом можно осуществлять это право, если к счётчику имеют доступ третьи лица?
4. Иногда для создания видимости защиты от вандалов, сотрудники РЭС предлагают закрепить счётчик повыше, на столбе, например. В этом случае, нарушается ещё одно правило из ПУЭ. Так, глава 1.5, п. гласит, что высота размещения от пола или земли должна быть от 80 см до 1,7 м.

От владельца лишь требуется обеспечить периодический доступ контролёров к счётчику. И если Вы не препятствуете этому, можно побороться за право размещать прибор учёта по своему усмотрению.

ПУЭ, глава 1.5, п. говорит о том, что счётчик должен находиться в тепле (t не ниже 0°C).

В статье 210 ГК РФ, сказано, что бремя содержания имущества несёт собственник.

ПУЭ, глава 1.5, пункт – высота размещения счётчика от 80 см до 1,7 м.
